Asus ROG Maximus XI Hero (Wi-Fi) – Recensione

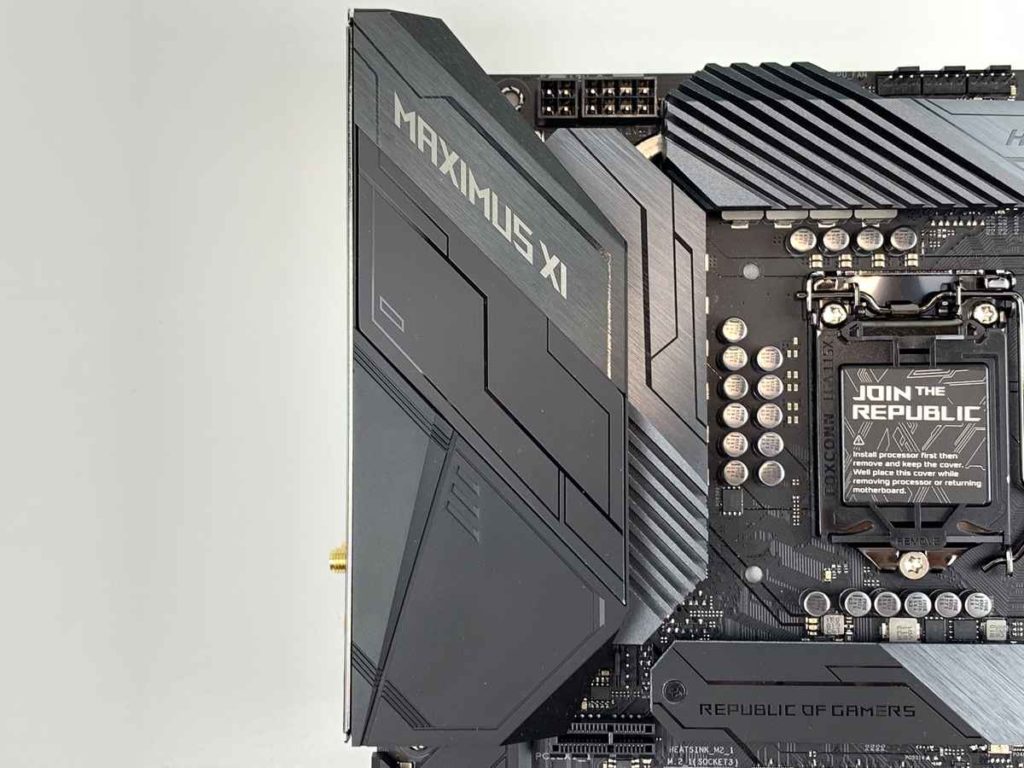

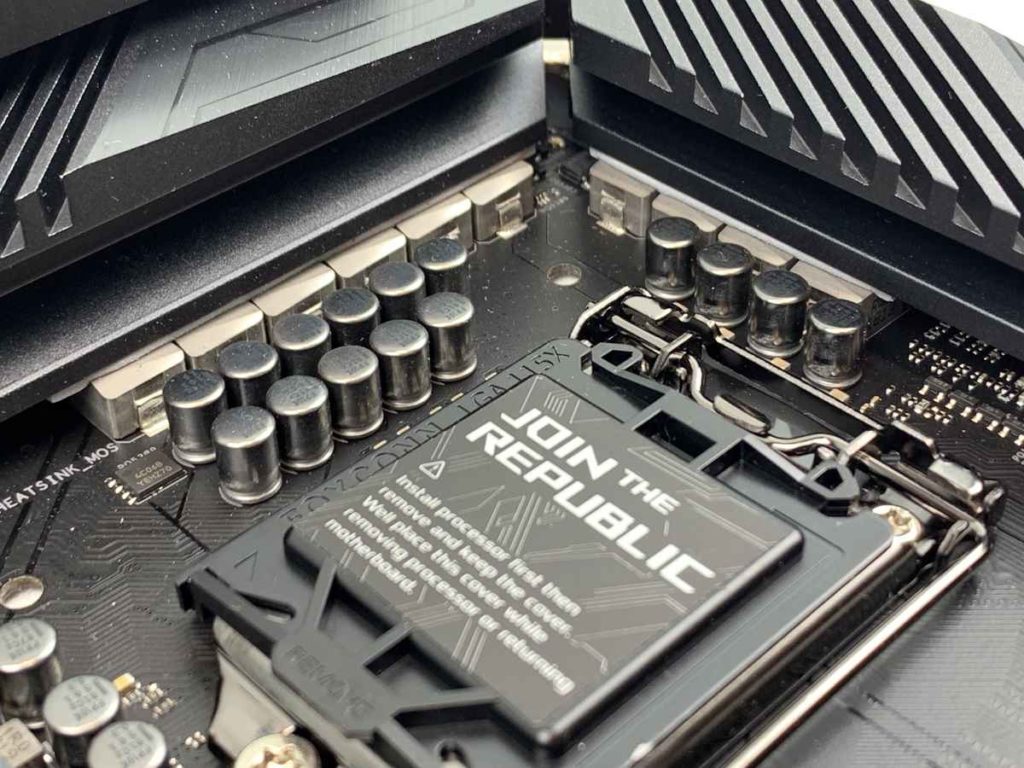

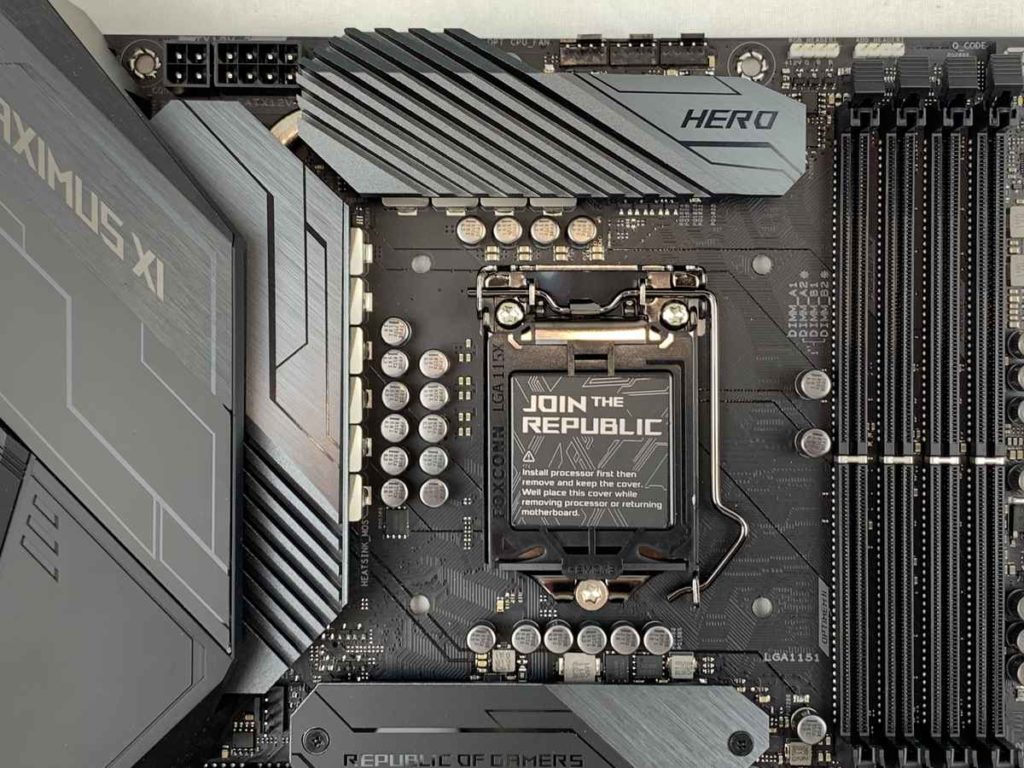

Sia sopra che a sinistra del socket troviamo due heatsink passivi collegati tra di loro da un heatpipe in rame. La loro funzione è quella di raffreddare i VRM che troviamo sotto di loro. Quello di sinistra è parzialmente coperto da una cover di plastica dotata di illuminazione LED compatibile con la tecnologia Aura Sync. A differenza di quanto accade nelle altre schede madri, su Asus ROG Maximus XI Hero (Wi-Fi) è completamente assente il Doubler, quindi il controller PWM gestirà direttamente ogni singola fase di alimentazione. Vicino agli heatsink troviamo un connettori a 8 Pin e uno a 6 Pin, il cui compito è quello di alimentare la CPU. Asus ROG Maximus XI Hero (Wi-Fi) ha in totale 12 fasi, 10 destinate all’alimentazione della CPU, mentre le restanti due son destinate all’alimentazione dei moduli RAM.

Subito sotto il socket troviamo una placchetta di alluminio dove sotto è presente una porta per il collegamento di un SSD di tipologia M.2. Questa placchetta inoltre ha la funzione di dissipare il calore generato dal disco, perché sarà a contatto con esso mediante un thermal pad con spessore 1 millimetro.

Nella parte destra della scheda madre troviamo un’altro heatsink passivo di dimensioni abbastanza generose. Il suo compito è quello di raffreddare il PCH. Sulla sua superficie è presente l’occhio ROG, ovviamente illuminato mediante LED RGB compatibili con il sistema Aura Sync. Sotto di esso troviamo un’altra placca di alluminio, dove, una volta rimossa, è presente un’altra porta per SSD M.2. Anche in questo caso la placca consentirà di dissipare il calore generato dal disco M.2. La parte sinistra di Asus ROG Maximus XI Hero (Wi-Fi) è dedicata esclusivamente all’audio. Il chip che si occuperà della gestione dell’audio è sviluppato da Realtek ed è affiancato da ROG SupremeFX a 8 canali con Codec S1220. È in grado di gestire cuffie con 120 dB di SNR e microfoni con 113 dB SNR

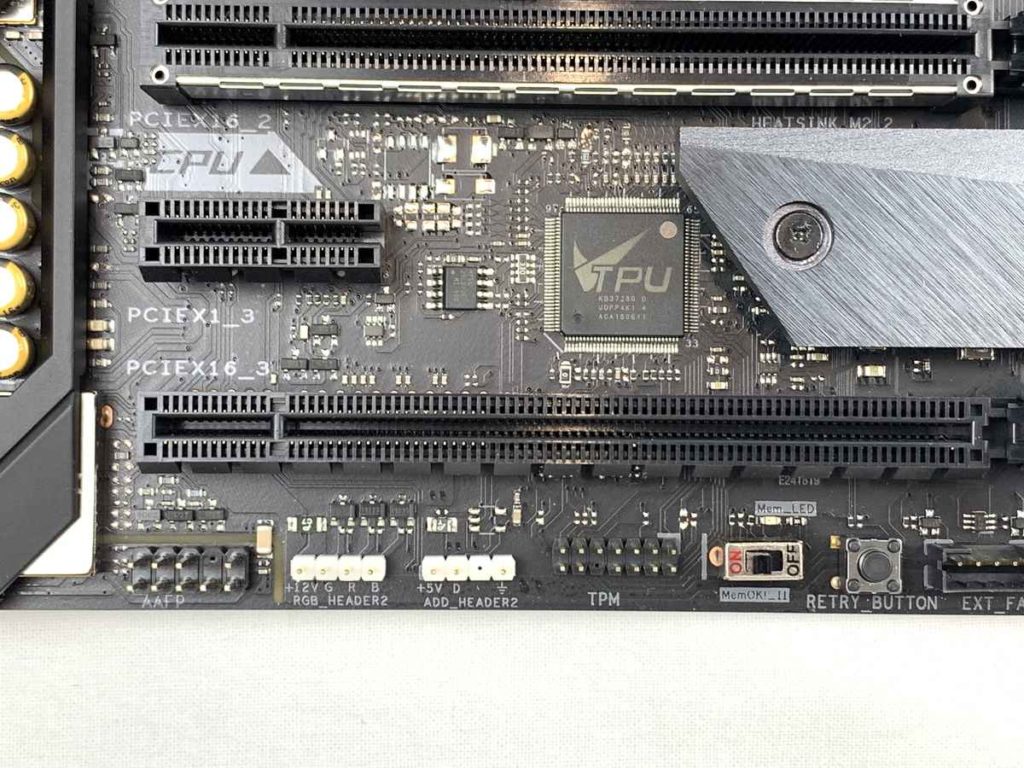

Ai piedi di Asus ROG Maximus XI Hero (Wi-Fi) troviamo i vari header per collegare le USB 2.0 e 3.0, il ROG Node, i Led sia ARGB che RGB e il pannello audio frontale. Sono presenti diversi header per collegare i sensori di temperatura, oltre a 2 connettori 4 Pin PWM per collegare delle ventole.

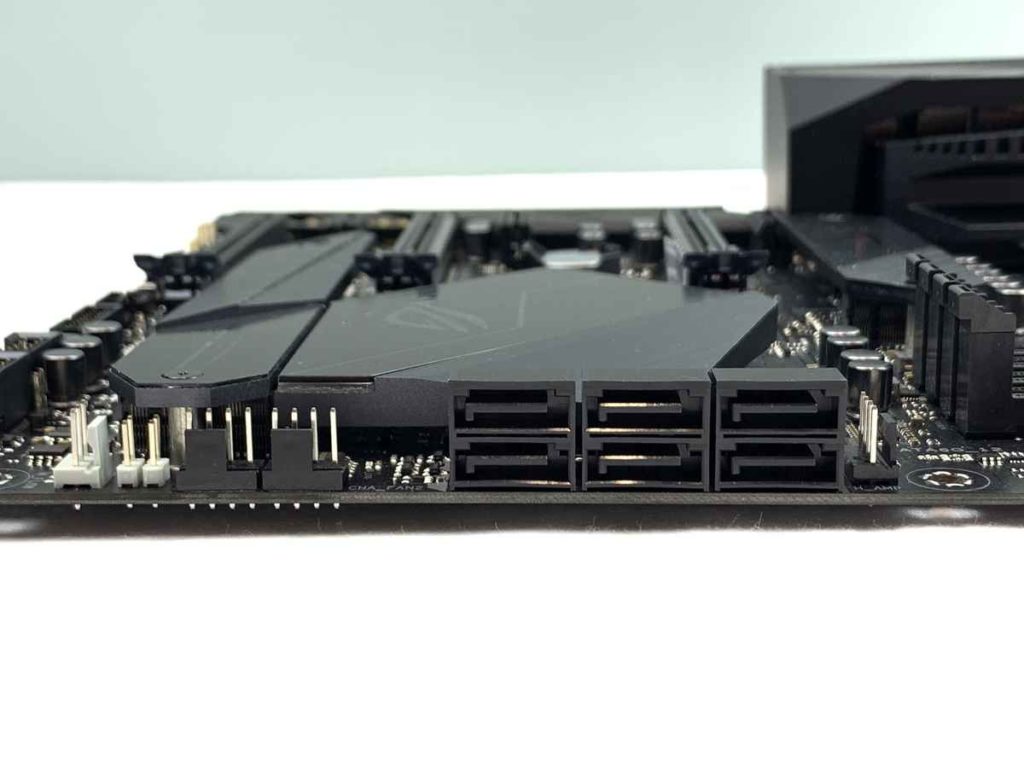

Sul latro destro di Asus ROG Maximus XI Hero (Wi-Fi) troviamo 6 porte Sata 6 Gb/s, una porta USB 3.0, una porta USB 3.1, due connettori 4 Pin PWM per le ventole e/o pompe e il pulsante di accensione e reset del sistema.

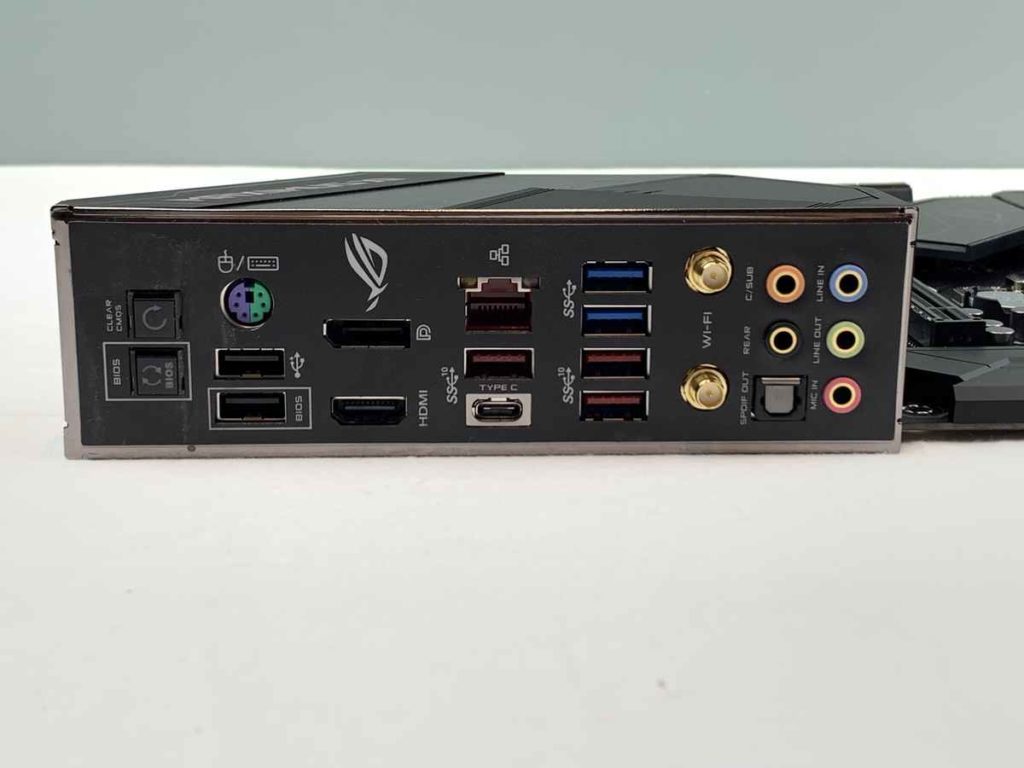

Sul lato sinistro troviamo tutte le porte I/O e Asus ROG Maximus XI Hero (Wi-Fi) è davvero ben fornita. Troviamo:

• 3 x USB 3.1 Gen 2 Type-A + USB Type-CTM;
• 3 x USB 3.1 Gen 1 (blue);
• 2 x USB 2,0;
• 1 x Optical S/PDIF out;
• 1 x Clear CMOS button;
• 1 x USB BIOS Flashback button;
• 1 x ASUS Wi-Fi Module;
• 5 x LED-illuminated audio jacks;
• 1 x Intel 1G LAN port;
• 1 x HDMI port.

È giunto il momento di testare la nuova scheda madre Asus ROG Maximus XI Hero (Wi-Fi). La configurazione di prova è composta da:

• Intel Core i9 9900K;
• Asus ROG Maximus XI Hero (Wi-Fi);
• Asus Turbo Geforce RTX 2080Ti;
• 4×8 GB Corsair Vengeance LED 3200 Mhz XMP attivo;
• Seasonic Prime Ultra 1200w Platinum;
• Samsung SSD 970 EVO;
• Windows 10 PRO 64 Bit.

Tutto il sistema, quindi CPU e GPU, è raffreddato a liquido utilizzando due radiatori EK da 360 con spessore da 60 millimetri. Abbiamo testato ogni parte di Asus ROG Maximus XI Hero (Wi-Fi) utilizzando diversi benchmark sintetici e videogiochi. Il primo test che abbiamo eseguito è Cinebench R15, noto benchmark per CPU che simula una situazione di rendering, ottimo per testare la potenza del nostro processore e verificare la sua stabilità qualora saremo in una situazione di over-clock . Intel Core i9 9900K grazie ad Asus ROG Maximus XI Hero (Wi-Fi) ha totalizzato un punteggio in single thread di 201 CB, mentre in multi thread ha totalizzato 1969 CB. Il secondo test che abbiamo utilizzato è V-Ray, un’altro benchmark che simula una situazione di rendering. Con Intel Core i9 9900K e Asus ROG Maximus XI Hero (Wi-Fi) abbiamo totalizzato uno score di 14108 punti. Successivamente abbiamo utilizzato 7-Zip, noto programma di compressione e decompressione di archivi che sfrutta il multi thread. In compressione l’accoppiata ha ottenuto un punteggio di 49 MB/s, mentre in decompressione ha ottenuto un punteggio di 988MB/s. Per testare i quattro moduli da 8 GB DDR4 di Corsair Vengenace 3200 Mhz CL 16, abbiamo utilizzato AIDA 64. Con XMP attivo, le memorie in accoppiata con Asus ROG Rampage VI Extreme Omega, hanno totalizzato in lettura 89.743 MB/s, in scrittura 77.871 MB/s e in copia 76.230 MB/s.

Non poteva mancare di certo un test con la nota suite 3D Mark. Abbiamo utilizzato lo scenario Time Spy, che sfrutta le librerie proprietarie di Microsoft DirectX 12. Il nostro sistema ha totalizzato un Total Score di 12915 punti, mentre la solo CPU ha totalizzato un punteggio di 11426 punti. Infine abbiamo provato l’accoppiata Intel i9 9900K e Asus ROG Maximus XI Hero (Wi-Fi) con videogiochi, per la precisione Shadow Of The Tomb Raider e Far Cry 5. Per Shadow of the Tomb Raider abbiamo utilizzato le stesse impostazioni grafiche che utilizziamo durante le nostre recensioni delle GPU, quindi preset ultra, DirectX 12 attive e antialiasing impostato su TAA. Con risoluzione 1920 x 1080 pixel, abbiamo raggiunto 123 FPS medi. Con risoluzione 2560 x 1440 pixel, abbiamo ottenuto invece 105 FPS medi.

Anche per Far Cry 5 abbiamo utilizzato le medesime impostazioni grafiche che utilizziamo durante le altre recensioni, quindi preset ultra e HDR attivo. Con risoluzione 1920 x 1080 pixel abbiamo ottenuto 132 FPS medi denotando un elevato collo di bottiglia, la GPU infatti a stento riusciva ad arrivare all’80% di utilizzo. Invece a risoluzione 2560 x 1440 pixel l’accoppiata ha totalizzato 123 FPS medi, e questo ci fa capire quanto evidente fosse il bottleneck in Full HD. In WQHD il collo di bottiglia è praticamente assente. Asus ROG Maximus XI Hero (Wi-Fi) è una motherboard entry level sviluppata pensando all’overclock e alla durata nel tempo. Il numero di fasi destinate all’alimentazione della CPU sono 10, in più ve ne sono altri due destinate all’alimentazione dei moduli RAM. Il BIOS è il solito con cui Asus ci ha abituato da qualche anno, risultando estremamente semplice ed intuitivo. Esso è una delle parti fondamentali della scheda madre perché ci permette di modificare ogni aspetto di ogni componente, come la frequenza della CPU, il voltaggio e i timing delle RAM. È possibile inoltre monitorare le varie temperature, creare un sistema RAID, e modificare la velocità delle ventole collegate alla scheda madre.

Abbiamo provato a overcloccare il nostro esemplare di Intel I9 9900K. Insieme ad Asus ROG Maximus XI Hero (Wi-Fi) siamo riusciti a portare la nostra CPU, in maniera del tutto stabile, alla frequenza di 5.1 GHz, con un voltaggio di appena 1,34 V. Con la sorella maggiore, ovvero Asus ROG Maximus XI Extreme, abbiamo raggiunto la stessa frequenza però con un voltaggio ben più basso, 1,30 V per la precisione.

I VRM, il componente che scalda di più in una scheda madre, su Asus ROG Maximus XI Hero (Wi-Fi) risultano essere abbastanza freddi, questo grazie ai due heatsink in dotazione. Sia con la CPU a default che in overclock, i VRM hanno raggiunto la temperatura massima di 65°.
